zur Montage vertikaler und horizontaler Wandelemente sowie zur Verlegung von Dachelementen

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • zur Verwendung auf Baustellen nach DIN EN 13155

Einsatz

  • geeignet für die Verlegung von Dachelementen bis circa 14 m Länge
  • Kopplung zweier OKTOPUS® PANEL-Jack KT-B Einzelgeräte durch eine 6 m bzw. 10 m lange Dachtraverse (DT6 bzw. DT10) möglich. In diesem Fall können Dachelemente von bis zu 22 m Länge verlegt werden.
  • als Einzelgerät geeignet zur Montage vertikaler und horizontaler Wandelemente sowie für die Verlegung von Dachelementen bis ca. 8 m Länge

Hebezeug

  • z. B. Autokran, Turmdrehkran

Aufhängung

  • Kranaufnahme Horizontalmontage: wird für die horizontale Wandmontage benötigt,
  • Kranaufnahme Vertikalmontage: wird für die vertikale Wandmontage benötigt,

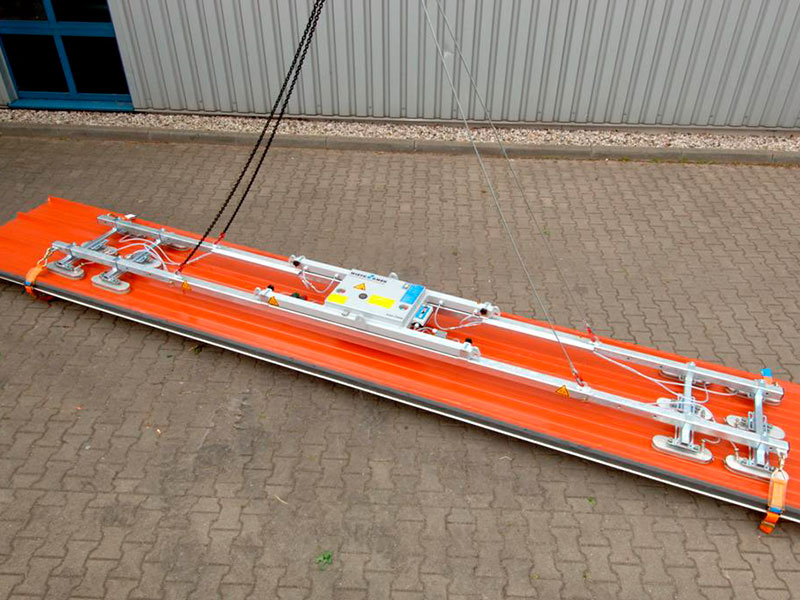

  • Dachverlegetraverse 5 m (DT5) mit verstellbarem Kettengehänge

Zubehör

  • Kettengehänge
  • Seilgehänge
  • Sicherheitsfanggurte

Optionen

  • Wechselakku und zusätzliche Akkukassette zur Verdopplung der Einsatzzeit

Zu handhabendes Material

Durch die Verwendung der bewährten Wirth Rund- und Längssauger ist mit dem OKTOPUS® PANEL-Jack KT-B der Transport und die Montage nahezu aller handelsüblichen Sandwichelemente und vieler Trapezblechprofile möglich. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.


  • SaugerausstattungMax. Tragfähigkeit abhängig vom Saugertyp und der Neigung (α) der zu verlegenden Elemente
    0° ≤ α ≤ 10°

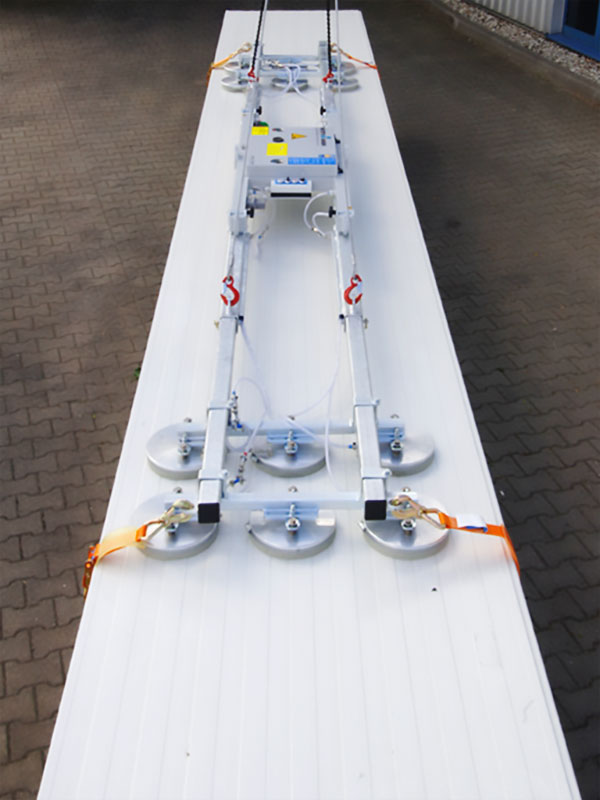

    8 Rundsauger (∅ 250 mm)350 kg
    12 Rundsauger (∅ 250 mm)400 kg
    8 Längssauger (100 mm x 320 mm)200 kg
    12 Längssauger (100 mm x 320 mm)300 kg
    16 Längssauger (100 mm x 320 mm)400 kg

  • EigengewichtEinzelgerät inkl. DT5: ca. 230 kg
    BedienungBedientableau direkt am Gerät
    Stromversorgungwiederaufladbare Batterie, 24 V
    VakuumerzeugungVakuumpumpe
    SaugtellerWirth-Standardsauger
    - Rundsauger (∅ 250 mm) oder
    - Längssauger (100 mm x 320 mm)
    Zubehör- Kranaufnahme Horizontalmontage
    - Kranaufnahme Vertikalmontage
    - Kettengehänge (2 Ketten, 2 Seile, l = 3 m) für Einzelgerät und DT5
    - Transportbox für Einzelgeräte
    - Transportpalette
    - Sicherheitsfanggurte
    - Schutzhauben für die Saugteller
    OptionenWechselakkusatz


Legende

  • Krananbaugerät
  • Stapleranbaugerät
  • vertikale Wandmontage
  • horizontale Wandmontage
  • Dachmontage
  • Deckenmontage
  • Drehen 360°
  • Schwenken um die horizontale Achse
  • Wenden ≥ 180°
  • Schwenken um die vertikale Achse (Kippen)
  • Seitenhub
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Batterie
