Manipulator zum Handling von großformatigen Bauelementen

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • zur Verwendung auf Baustellen nach DIN EN 13155

Einsatz

  • Handling von flachen Bauelementen auf Baustellen

Hebezeug

  • Stapler / Teleskopstapler

Befestigung

  • Schnellwechseleinrichtung Maniton, Herkules, Merlo
  • Gabelschuhe zum Transport

Beschreibung

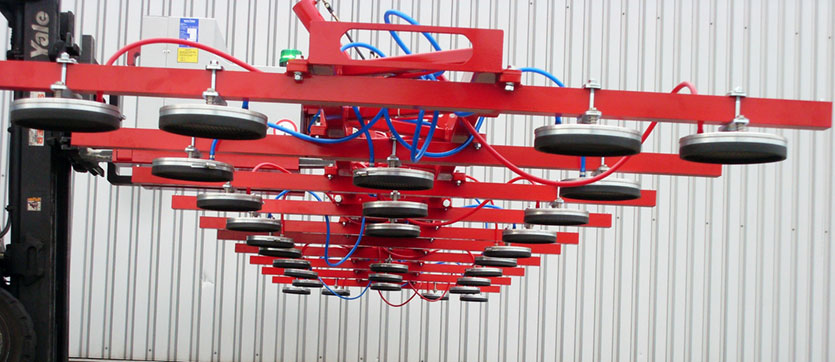

Das vakuumbasierte Lastaufnahmemittel OKTOPUS® IT-BT 1000 ist für die Handhabung von Bauelementen bis zu einem Gewicht von maximal 1000 kg auf Baustellen konzipiert.
Alle Funktionen werden mittels einer Fernbedienung gesteuert (optional Funkfernbedienung). Eine mit 24 V DC betriebene Vakuumpumpe erzeugt den notwendigen Unterdruck in den Saugern.
Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

Zu handhabendes Material

Der OKTOPUS® IT-BT 1000 ist geeignet zum Handling von Sandwichelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.


  • Gerät / Saugerausstattungmaximale Tragfähigkeit
    30 Rundsauger ∅ 250 mmmax 1000 kg
  • Eigengewicht:ca. 1230 kg
    Stromversorgung:24 V Batterie
    Nenndruck Pneumatik:-0,65 bar bis -0,73 bar
    Vakuumerzeugung:Vakuumpumpe
    Bedienung:Funkfernsteuerung
    Optionen:Kabelfernsteuerung
    Bewegungen (elektrisch)
    Teleskopierbar:vor- / rückwärts 200 mm
    Seitenhub:links / rechts 200 mm
    Wenden:180°
    Drehen: 360°

OKTOPUS® IT-BT 1000 im Einsatz

Legende

  • Krananbaugerät
  • Stapleranbaugerät
  • vertikale Wandmontage
  • horizontale Wandmontage
  • Dachmontage
  • Deckenmontage
  • Drehen 360°
  • Schwenken um die horizontale Achse
  • Wenden ≥ 180°
  • Schwenken um die vertikale Achse (Kippen)
  • Seitenhub
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Batterie
