OKTOPUS® GLASS-Jack GL-RN 400/600/800 (g)

Vakuumhebegerät für den Einsatz auf der Baustelle mit manueller Dreh- und Schwenkfunktion

2-Kreissystem

2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
für den Einsatz auf Baustellen nach DIN EN 13155

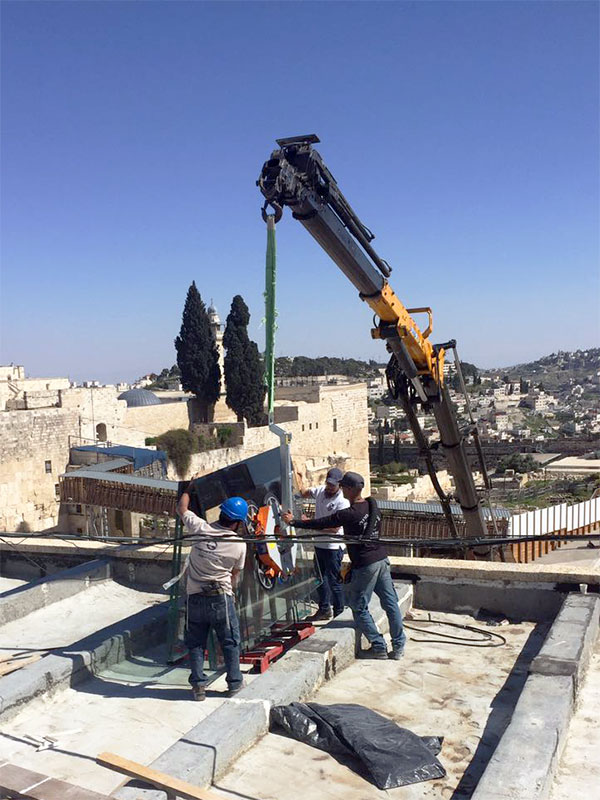

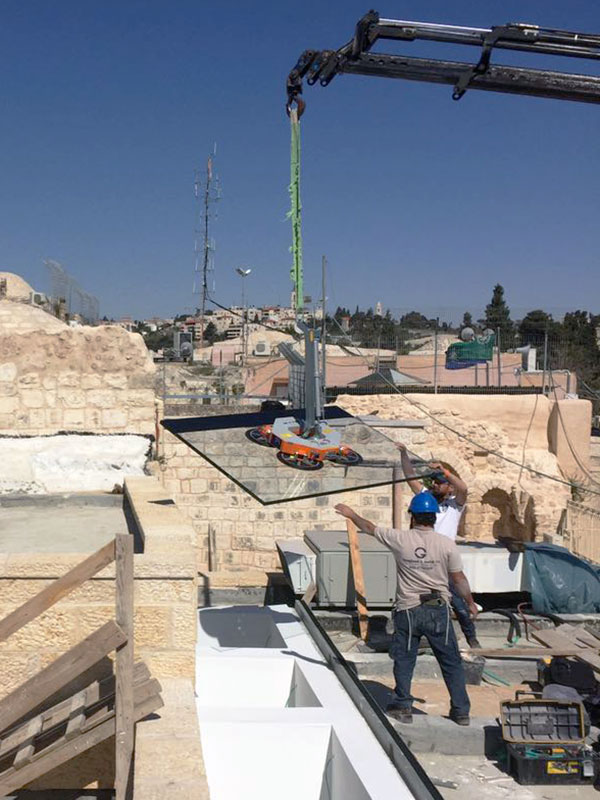

Einsatz

Handling von flachen und gebogenen Glasscheiben (konkav oder konvex, Biegeradius ≥ 1 m) und Fensterelementen. Handling von gebogenen Glasscheiben nur in Verbindung mit dem optional erhältlichen Saugeradapter für gebogene Scheiben. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

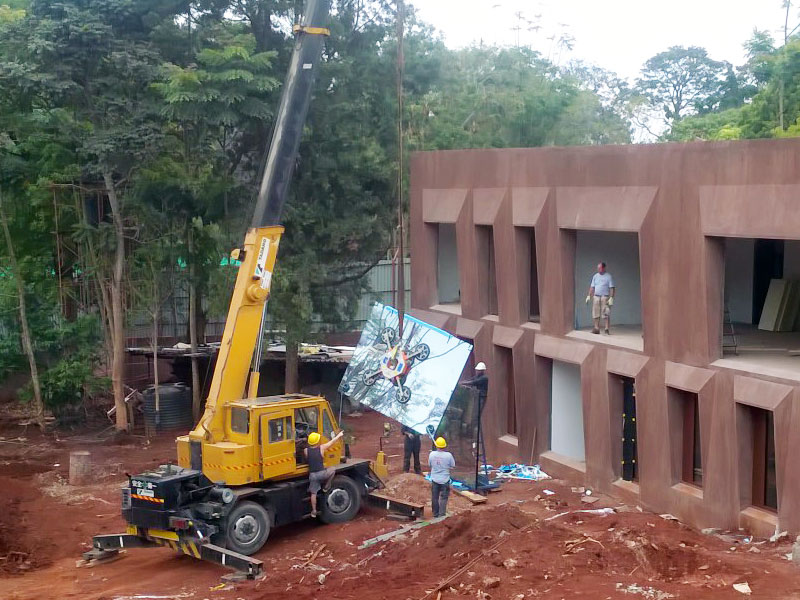

Hebezeug

Kran

Befestigung

am Kranhaken

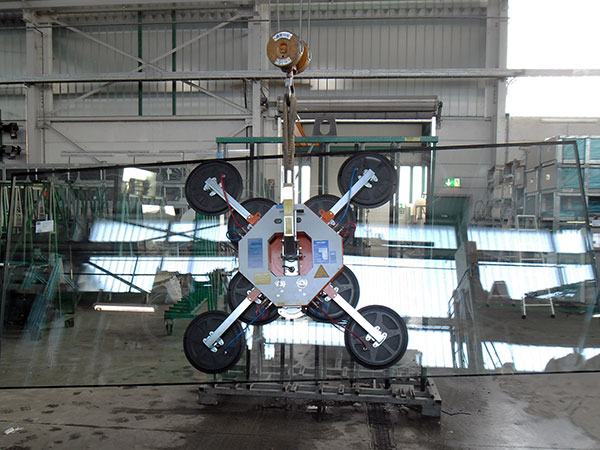

Beschreibung

Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GLASS-Jack GL-RN 400/600/800 ist zum Handling von großformatigen Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 800 kg konzipiert. Es ist mit einem 2-Kreis Vakuumsystem für den Einsatz auf Baustellen nach DIN EN 13155 ausgestattet. Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kundenseitiges) Hebezeug. Der Saugrahmen kann manuell um 360° gedreht und um 90° geschwenkt werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestatten ein komfortables Positionieren und Bewegen der Last. Die elektrisch betriebene Vakuumpumpe wird durch ein 24VDC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.
Der optional erhältliche Absenkzylinder ermöglicht ein sanftes und ruckfreies Absenken der Last. Die ebenfalls optional verfügbare Abblaseinrichtung erleichtert und beschleunigt das Lösen angesaugter Gläser.

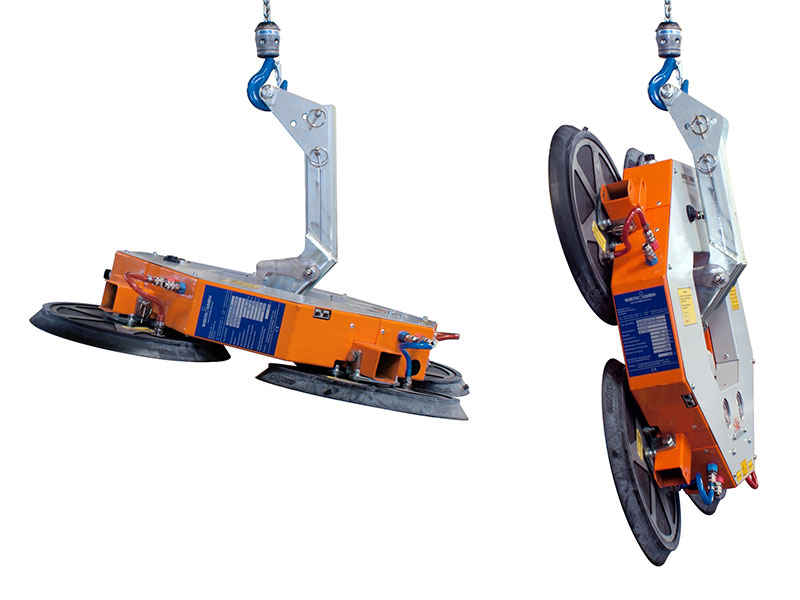

Durch die Demontage des Kranarms wird die Bauhöhe des OKTOPUS® GLASS-Jack GL-RN 400/600/800 auf nur 140 mm minimiert. Diese geringe Bauhöhe erlaubt die Montage von Glas- und Fassadenelementen in den in der Regel nur maximal 300 mm breiten Freiräumen zwischen Bauwerksfront und davor stehendem Gerüst. Die Anordnung des patentierten Führungsrings ermöglicht es dabei das Gerät mitsamt der angesaugten Last um 360° zu drehen.
Um auch gebogene Glasscheiben mit dem OKTOPUS® GLASS-Jack GL-RN 400/600/800 manipulieren zu können, wurde ein spezieller Saugeradapter entwickelt. Er ermöglicht das Manipulieren von konvex oder konkav gebogenen Glasscheiben mit einem Radius von mindestens 1.000 mm. Mit seinen insgesamt 14 Saugtellern am Saugeradapter können Lasten von bis zu 320 kg sicher gehoben und transportiert werden. Das Gesamtgewicht des OKTOPUS® GLASS-Jack GL-RN 400/600/800 mit montiertem Adapter für gebogene Glasscheiben beträgt 75 kg.

Tragfähigkeit

Gerät / Saugerausstattung	maximale Tragfähigkeit
4 Sauger Ø 400 mm (mit und ohne) Führungsring	bis 400 kg (Flachglas)
6 Sauger Ø 400 mm	bis 600 kg (Flachglas)
8 Sauger Ø 400 mm	bis 800 kg (Flachglas)
14 Sauger Ø 200 mm	bis 320 kg (Flachglas und gebogene Gläser)

Anwendungsdaten

Eigengewicht	nach Ausstattung 55 - 80 kg
Heben und Senken	durch den Kranhaken
Sauger	4, 6 oder 8 Stück Ø 400 mm für flache Scheiben 14 Stück Ø 200 mm für gebogene Scheiben
Vakuumerzeugung	elektrische Vakuumpumpe
Bedienung	Bedienhebel am Gerät
Vakuumsystem	2 Kreis für Baustellenbetrieb
Nenndruck Pneumatik	-0,65 bar bis -0,73 bar
Stromversorgung	24 V DC Akku

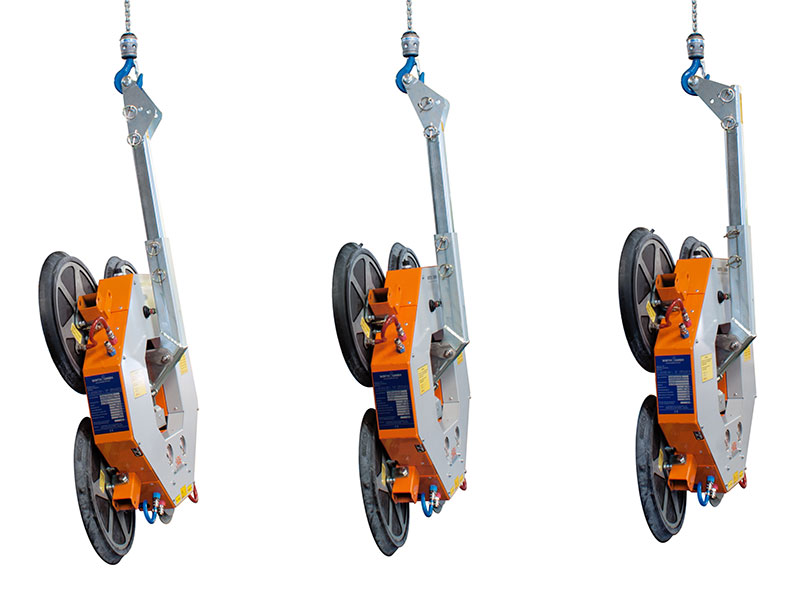

Optionale Ausstattung	- verstellbarer Kranarm - Kranarm mit hydraulischem Absenkzylinder - Abblaseinrichtung - Führungsring - Kabelfernbedienung - Funkfernbedienung - Vorbereitung Grundgerät zur Steuerung einer Gegengewichtsanlage

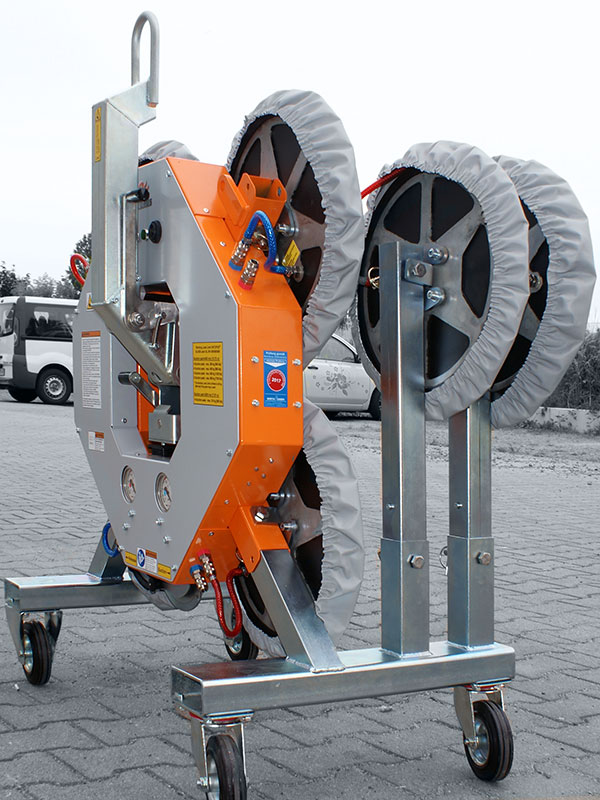

Optionales Zubehör	- Adapter zum Handling gebogener Scheiben (R => 1.000 mm) - Transportwagen (zwei Ausführungen lieferbar) - Transportkiste aus Kunststoff mit Deckel
Bewegungen
Heben und Senken	durch den Kranhaken
Drehen horizontal	im Kranhaken, manuell 360°
Drehen des Saugrahmens	manuell, 360°, im Raster alle 45° arretierbar
Schwenken des Saugrahmens:	manuell, 0-90°
