Vakuumhebegerät für den Einsatz auf der Baustelle mit manueller Dreh- und Schwenkfunktion

2-Kreissystem

• 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
• für den Einsatz auf Baustellen nach DIN EN 13155

Einsatz

Handling von Flachglas und Fensterelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

Hebezeug

• Kran

Befestigung

• am Kranhaken

Zu handhabendes Material

• Flachglas und Fensterelemente

Beschreibung

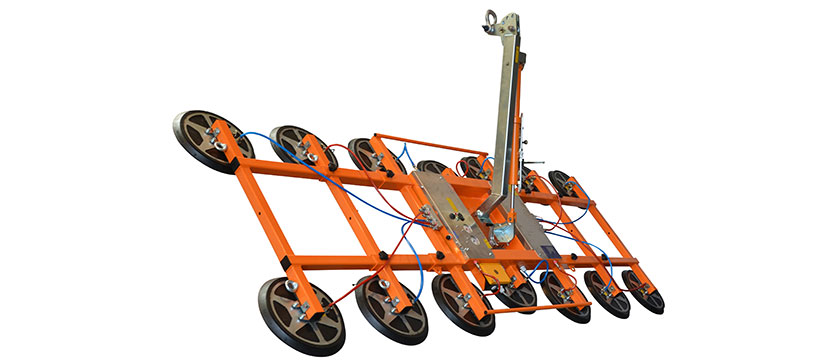

Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GLASS-Jack GL-KPN 1400 ist zum Handling von großformatigen Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 1.400 kg konzipiert. Es ist mit einem 2-Kreis Vakuumsystem für den Einsatz auf Baustellen nach DIN EN 13155 ausgestattet. Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kundenseitiges) Hebezeug. Der Saugrahmen kann manuell um 360° gedreht und um 90° geschwenkt werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestatten ein komfortables Positionieren und Bewegen der Last.
Die elektrisch betriebenen Vakuumpumpen werden durch ein 24 V DC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

Der optional erhältliche Absenkzylinder ermöglicht ein sanftes und ruckfreies Absenken der Last. Die ebenfalls optional verfügbare Abblaseinrichtung erleichtert und beschleunigt das Lösen angesaugter Gläser.

Datenblatt OKTOPUS® Glass-Jack GL-KPN 1400
