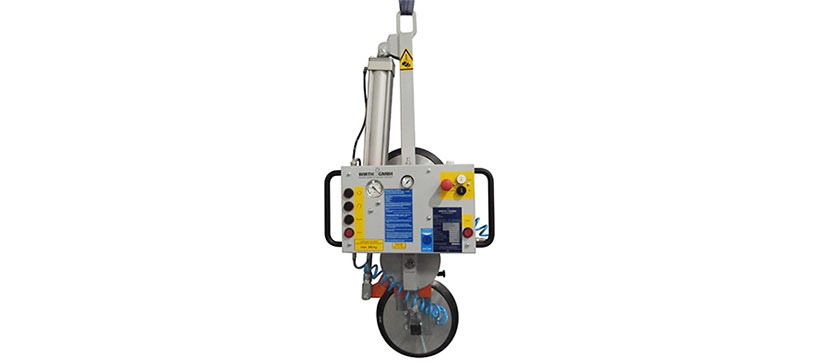

OKTOPUS® ERGO-Sprint 250 D A 600 S TA CA EZG

Vakuumhebegerät für den innerbetrieblichen Einsatz zum Heben und Drehen von Flachglas bis 250 kg

1-Kreissystem

1 Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
für innerbetriebliche Anwendungen nach DIN EN 13155 und DIN EN 13035

Einsatz

Handling von flachen Glasscheiben und Fensterelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine saubere Oberfläche aufweisen und dürfen nicht mit Schutzfolie belegt sein.

Hebezeug

Hallenkran, X-Y-Leichtüberkranungen, Säulen- und Wandschwenkkrane

Aufhängung

mittels verstellbarer Kranöse am Kranhaken

Energieversorgung

230 V AC, 400 V AC, 24 V (Akku) DC, Druckluft

Zu handhabendes Material

Flachglas, Fenster

Anwendungsdaten

Tragfähigkeit	bis 250 kg
Saugrahmentyp	Rahmen, bestehend aus einem Hauptkern und zwei darin verschiebbaren Saugerträgern
Eigengewicht	ca. 45 kg
Sauger	2 Sauger Ø 300 mm für flache Scheiben
Vakuumerzeugung	Zentral angeordnete geregelte Ejektoren
Bedienung	alle Funktionen: Bedientasten am Gerät
Vakuumsystem	1-Kreis für innerbetriebliche Anwendungen
Nenndruck Pneumatik	-0,65 bar bis -0,73 bar
Energieversorgung	Druckluft
optionale Ausstattung	- alternative Energieversorgung: 230 V AC, 400 V AC, 24 V DC - veränderte Art und Anzahl von Vakuumsaugern - Abblaseinrichtung - Energiesparfunktion (vakuumgeregelt) - Bedienung Vakuumerzeugung über Handschiebeventil - Integration der Steuerung des Kettenzugs (ABUS)
optionales Zubehör	- Halter für Bedienflasche - Saugererhöhung
Bewegungen
Heben und Senken	durch den Kranhaken
Drehen horizontal	im Kranhaken, manuell 360°
Drehen des Saugrahmens	pneumatisch 0-90°, alternativ manuell 0-90°/180°, elektrisch 0-90°
