OKTOPUS® GL-MGS 1000 E 530

Manipulator zum Handling von großformatigen flachen und gebogenen Glaselementen

2-Kreissystem

2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
zur Verwendung auf Baustellen nach DIN EN 13155

Einsatz

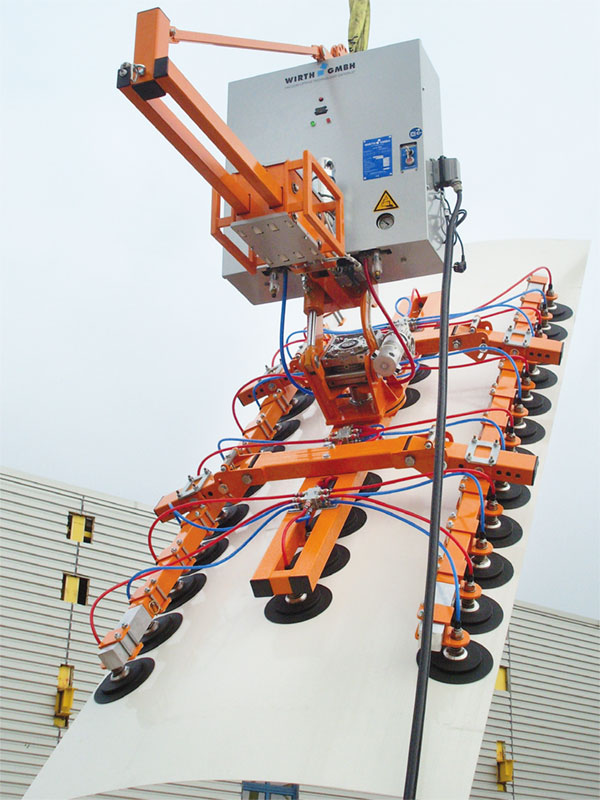

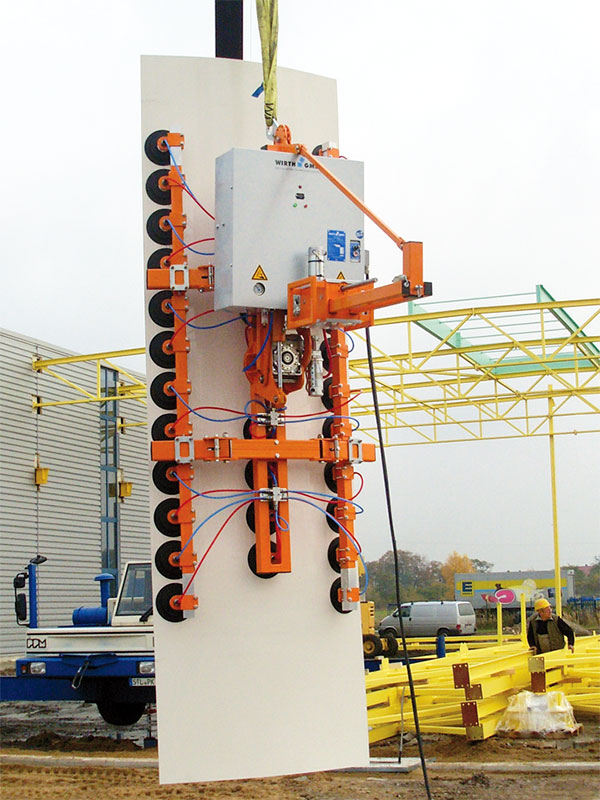

Handling von flachen und gebogenen Glasscheiben auf Baustellen (Radius ≥ 0,5 m)

Hebezeug

Kran

Befestigung

am Kranhaken

Beschreibung
Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GL-MGS 1000 ist für die Handhabung von Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 1000 kg auf Baustellen konzipiert.
Der Saugrahmen kann hydraulisch um 90° geschwenkt und 360° elektromotorisch gedreht werden. Weiterhin kann durch eine integrierte Gegengewichtsanlage das Hebegut in Waage gehalten werden. Alle Funktionen werden mittels einer Fernbedienung gesteuert (optional Funkfernbedienung). Eine mit 24 V DC betriebene Vakuumpumpe erzeugt den notwendigen Unterdruck in den Saugern. Um ein verbessertes Ablöseverhalten der Scheibe zu erreichen, ist eine Abblasfunktion im Gerät integriert.
Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

Zu handhabendes Material

Der OKTOPUS® GL-MGS 1000 ist geeignet zum Handling von Flachglas, gebogenen Gläsern (konkav oder konvex, Biegeradius ≥ 0,5 m) und Fensterelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

Tragfähigkeit

Gerät / Saugerausstattung maximale Tragfähigkeit

20 Sauger ∅ 200 mm bis 600 kg

32 Sauger ∅ 200 mm bis 1000 kg

Anwendungsdaten

Eigengewicht:	je nach Anzahl der Gegengewichte ca. 600 kg bis 1000 kg
Bewegungen:	Drehen elektrisch 360° stufenlos Schwenken hydraulisch 90° stufenlos
Nenndruck Pneumatik:	-0,65 bar bis -0,73 bar
Bedienung:	Kabelfernsteuerung
Stromversorgung:	24 V Batterie
Vakuumerzeugung:	Vakuumpumpe
Optionen:	Transportgestell \| Funkfernbedienung
