Vakuumhebegerät für den Einsatz auf Baustellen mit elektrischer Drehfunktion

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • für den Einsatz auf Baustellen nach DIN EN 13155

Einsatz
Handling von Flachglas, Photovoltaikelementen und Solarspiegeln. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

Hebezeug
Autokran

Befestigung
am Kranhaken

Beschreibung

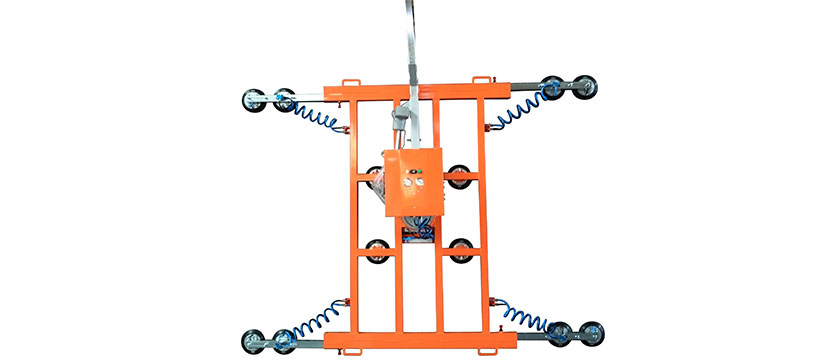

Das vakuumbasierte Lastaufnahmemittel OKTOPUS GL-M 160 D Q 700 R E B24 P ist zum Handling von großformatigen Glasscheiben, Photovoltaikelementen und Solarspiegeln bis zu einem Gewicht von maximal 160 kg konzipiert. Teleskopierbare Verlängerungsarme gestatten die Anpassung der Größe des Saugrahmens an unterschiedliche Scheibengeometrien. Der OKTOPUS GL-M 160 D Q 700 R E B24 P ist mit einem 2-Kreis Vakuumsystem für den Einsatz auf Baustellen nach DIN EN 13155 ausgestattet. Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kundenseitiges) Hebezeug. Die Saugtraverse kann elektrisch um 90° gedreht werden. Die ergonomisch angeordneten Bedien- und Anzeigeelemente gestatten ein komfortables Positionieren und Bewegen der Last. Die elektrisch betriebene Vakuumpumpe wird durch ein 24 VDC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

  • Saugerausstattungmax. Tragfähigkeit
    12 Sauger Ø 200 mmbis 160 kg mit Saugtraverse
  • Eigengewichtca. 160 kg
    Sauger12 Stk. Ø 200 mm
    Vakuumerzeugungelektrische Vakuumpumpe
    Bedienung
    Kabelfernbedienung
    Vakuumsystem2 Kreis für Baustellenbetrieb
    Nenndruck Pneumatik-0,65 bar bis -0,9 bar
    Stromversorgung
    24 V DC Akku
    Optionale AusstattungAbblaseinrichtung,
    Funkfernbedienung
    Zubehör- Technische Dokumentation
    - integriertes Ladegerät
    - Transportgestell
    Bewegungen
    Heben bzw. Senkendurch den Kranhaken
    Drehen horizontalim Kranhaken, manuell 360°
    Drehen des Saugrahmenselektrisch 90°
    Schwenken des Saugrahmens-

OKTOPUS® GL-M 160 im Einsatz

Legende

  • Krananbaugerät
  • Minikranmanipulator
  • Stapleranbaugerät
  • für ebene Scheiben
  • für gebogene Scheiben
  • Drehen 360°
  • Drehen 90°/95°
  • Schwenken um die horizontale Achse
  • Schwenken um die vertikale Achse (Kippen)
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Netzstrom
  • Batterie
